Guia completo de dimensionamento do sistema de amaciante de água: da derivação da fórmula à prática de engenharia



Autor: Sofia

Engenheiro de Tratamento de Água,ORVA| 20 anos em projeto e otimização de sistemas de troca iônica



Na engenharia de tratamento de água, o dimensionamento do sistema de amaciante de troca iônica é a etapa central que determina a estabilidade operacional a longo prazo. Um sistema subdimensionado leva à regeneração frequente e ao aumento vertiginoso do consumo de sal. Um sistema superdimensionado resulta em equipamentos ociosos e desperdício de investimento de capital.



Neste guia, orientarei você através do sistema completo de fórmulas, cálculos passo a passo e experiência de engenharia do mundo real – para que você possa dimensionar com segurança um sistema de amaciante que seja econômico e confiável. Todas as fórmulas são apresentadas em texto simples – você pode copiá-las diretamente em suas próprias planilhas ou documentos de design.



---

Cinco parâmetros principais que você deve definir antes do dimensionamento



Antes de iniciar qualquer cálculo, confirme estes cinco pontos de dados essenciais:



Parâmetro	Símbolo	Unidade	Notas
Dureza total da água bruta	H	mg/L (como CaCO₃)	Usar valor anual máximo, não média
Taxa de fluxo horário de pico	q_max	m³/h	Determina o tamanho do tubo e a capacidade instantânea
Volume total diário de água	Q_total	m³/d	Determina o volume da resina e a frequência de regeneração
Modo de operação	—	Contínuo / Intermitente	Necessidades contínuas de tanque de espera; intermitente pode usar tanque único
Tipo de regeneração	—	Cocorrente / Contracorrente	Afeta o coeficiente de consumo de sal K



Referência de conversão de unidade de dureza:

1 mmol/L = 100 mg/L (como CaCO₃)



Seleção de resina e determinação da capacidade de troca



A resina mais comumente usada para sistemas de abrandamento municipais e industriais é a resina de troca catiônica de ácido forte 001×7. Parâmetros técnicos principais:



 Capacidade total de troca: ≥ 1000 mmol/L (aprox. 1000 mg/L como CaCO₃)

 Densidade úmida: 0,78 – 0,88 g/mL

 Forma de fornecimento: Forma de sódio (Na⁺)



Recomendação de engenharia: A capacidade total de troca é um limite laboratorial. Na engenharia real, para garantir que a dureza de saída atenda consistentemente aos padrões (normalmente ≤ 0,03 mmol/L), você não deve calcular em 1.000 mmol/L. Recomendo a capacidade de troca projetada E = 800 – 900 mmol/L – um fator de utilização de 0,8-0,9 – deixando uma margem de segurança para flutuações na qualidade da água.



Todos os cálculos abaixo usam E = 800 mmol/L como valor de projeto.



Sistema de Fórmula Básica e Cálculo Passo a Passo



Etapa 1: Calcular a produção do ciclo de tanque único Q₀ (m³)



Significado físico: Quantos m³ de água macia um tanque pode produzir desde a regeneração completa até o avanço da dureza?



Fórmula (copie isto):

```textooooooooooooooooo

Q0 = V_resina  E / (10  H)

```



Onde:

 V_resina = volume de resina de tanque único (L)

 E = capacidade de troca projetada (mmol/L) – tomada 800-900

 H = dureza total da água bruta (mg/L como CaCO₃)



Exemplo de projeto:

 V_resina = 1000 L

 E = 800 mmol/L

 H = 350 mg/L



```textooooooooooooooooo

Q0 = 1.000 800 / (10 350) = 800.000/3.500 = 228,57 m³

```



Resultadoado: Cada tanque produz aprox. 228,57 m³ de água doce por ciclo de regeneração.



Etapa 2: Calcular o total de regenerações diárias necessárias



```textooooooooooooooooo

N_total_diário = Q_total / Q0

```



Onde Q_total = uso total diário de água (m³/d).



Continuação do exemplo: Suponha Q_total = 120 m³/d

```textooooooooooooooooo

N_total_daily = 120 / 228,57 = 0,525 regenerações/dia

```



Resultadoado: todo o sistema precisa de apenas 0,525 regenerações por dia – ou seja, cerca de uma regeneração a cada dois dias.



Etapa 3: Determinar o número de tanques e esquema operacional



Escolha a configuração do tanque com base no modo de operação:



Modo de operação	Configuração recomendada	Notas
Intermitente (pode parar para regeneração)	Tanque único	Menor custo, adequado para produção não contínua

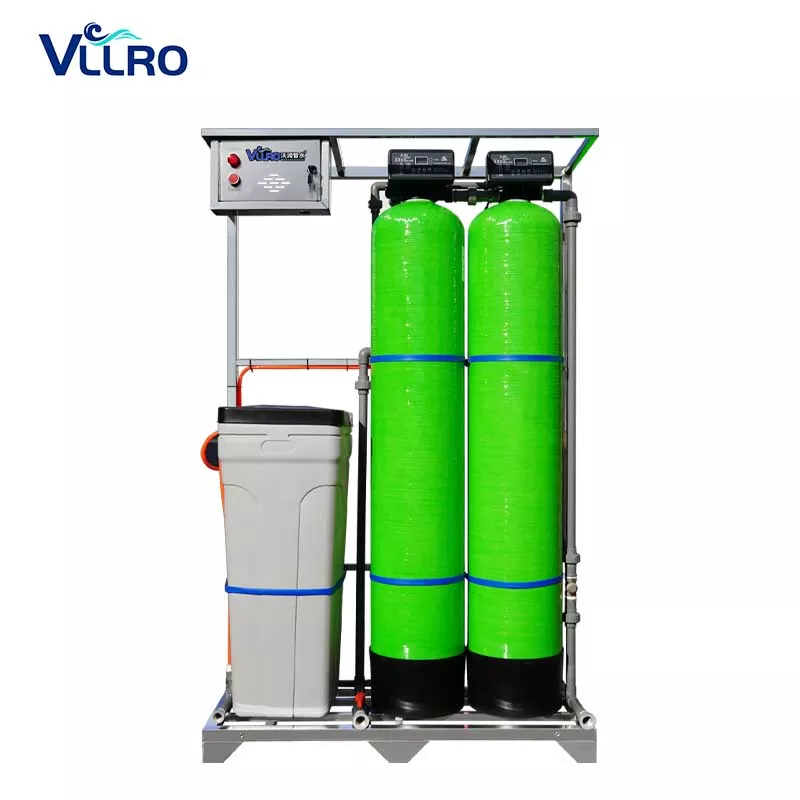

Contínuo (não pode parar)	2 tanques (1 em funcionamento + 1 em espera)	Um produz enquanto o outro regenera/espera
Alto fluxo contínuo	3+ tanques (2 em funcionamento + 1 em espera)	Melhor compartilhamento de carga, diâmetro do tanque controlável



Exemplo: Nosso projeto requer fornecimento contínuo 24 horas por dia, 7 dias por semana – usamos 2 tanques (1 em funcionamento + 1 em espera).



Regenerações diárias de cada tanque:

```textooooooooooooooooo

N_per_tank_per_day = N_total_diário / número_de_tanques_de_trabalho

```

Com 1 tanque de trabalho:

```textooooooooooooooooo

N_per_tank_per_day = 0,525 / 1 = 0,525 regenerações/dia

```



Etapa 4: Calcular o intervalo de regeneração (horas)



```textooooooooooooooooo

T_intervalo = 24 / N_por_tanque_per_day

```



Exemplo:

```textooooooooooooooooo

Intervalo_T = 24 / 0,525 = 45,7 horas

```



Resultadoado: O tanque de trabalho regenera aproximadamente a cada 45,7 horas (cerca de 2 dias). Este é um intervalo confortável – dentro do mínimo recomendado de 2 horas.



> ⚠️ Importante: Para calcular o tempo real de execução (horas) entre regenerações, basta usar:

> ```texto

> T_run = Q0 / q_single_tank_flow

> ```

> Onde q_single_tank_flow está em m³/h. O resultado é direto em horas. Não multiplique por 60.



Passo 5: Calcular o Consumo de Sal por Regeneração (kg)



```textooooooooooooooooo

G_único = V_resina  K / 1000

```



Onde K é o coeficiente de consumo de sal (g sal/L resina). Valores de engenharia:



| Tipo de regeneração | Faixa K (g/L) | Recomendado K |

||||

| Cocorrente | 120 – 160 | 140 |

| Contracorrente | 80 – 100 | 90 |



Exemplo (cocorrente, K=140):

```textooooooooooooooooo

G_único = 1000  140/1000 = 140kg

```



Resultadoado: Cada regeneração utiliza 140 kg de sal.



> Verificação teórica: 1 mol de NaCl (58,5g) troca 1 mol de dureza de CaCO₃ (100g). Nossa troca de resina = 1000L × 800 mmol/L = 800 mol. Sal mínimo teórico = 800 × 58,5 / 1000 = 46,8 kg. O sal real de 140 kg é cerca de 3 vezes o valor teórico – aceitável para co‑corrente; considere a contracorrente para reduzir o uso de sal.



Passo 6: Calcule o consumo diário total de sal



```textooooooooooooooooo

G_total_daily = G_single  N_total_daily

```



Exemplo:

```textooooooooooooooooo

G_total_diário = 140  0,525 = 73,5 kg/d

```



Resultadoado: O sistema consome aprox. 73,5 kg de sal por dia.



Estimativa mensal:

```textooooooooooooooooo

G_mensal = G_total_diário  30/1.000 = 73,5  30/1.000 = 2,205 toneladas/mês

```



Dimensionamento de tanques de salmoura e armazenamento de sal



1. Volume efetivo do tanque de salmoura (L)



O tanque de salmoura deve conter água suficiente para dissolver o sal para uma regeneração. A 20°C, 1 L de água dissolve cerca de 264 g de NaCl.



```textooooooooooooooooo

V_brine_tank = (G_single  1000/264)  1,5

```



Onde 1,5 é uma margem de segurança.



Exemplo:

```textooooooooooooooooo

V_tanque_salmoura = (140  1000/264)  1,5 = (140000/264)  1,5 ≈ 795 L

```



Recomendação: Use um tanque de salmoura de 1000 L.



2. Armazenamento de sal (kg, por n dias)



Armazene 7 a 15 dias de sal no local:



```textooooooooooooooooo

G_armazenamento = G_total_diário  n

```



Por 10 dias:

```textooooooooooooooooo

G_armazenamento = 73,5  10 = 735kg

```



Resultadoado: Armazene cerca de 0,75 toneladas de sal por 10 dias.



Exemplo de dimensionamento completo – Loop de cálculo completo



Dadas condições:

 Dureza da água bruta H = 350 mg/L (como CaCO₃)

 Consumo diário de água Q_total = 120 m³/d

 Fluxo horário de pico q_pico = 12 m³/h

 Operação: 24 horas por dia, 7 dias por semana, contínuo

 Regeneração: Cocorrente

 Volume de resina de tanque único V_resina = 1000 L

 Capacidade de troca projetada E = 800 mmol/L



Tabela de projeto completa:



Etapa	Item de cálculo	Fórmula	Resultado
①	Produção de ciclo de tanque único	Q0 = V*E/(10*H)	228,57 m³
②	Regenerações diárias totais	N_total = Q_total / Q0	0,525 /dia
③	Configuração do tanque	1 funcionando + 1 em espera	2 tanques
④	Regenerações por tanque por dia	N_por_tanque = N_total / 1	0,525 /dia
⑤	Intervalo de regeneração	T_intervalo = 24 / N_por_tanque	45,7 horas
⑥	Coeficiente de sal K (cocorrente)	—	140g/L
⑦	Sal por regeneração	G_único = V*K/1000	140kg
⑧	Sal diário total	G_diário = G_único * N_total	73,5 kg/dia
⑨	Volume do tanque de salmoura	V_salmoura = (G*1000/264)*1,5	≈ 1000 litros
⑩	Armazenamento de sal por 10 dias	G_armazenamento = G_diariamente * 10	735kg



Cinco armadilhas comuns de engenharia no dimensionamento



Armadilha 1: Usando Dureza Média em vez de Valor de Pico

A dureza da água bruta varia sazonalmente. Se você usar a média anual, durante os meses de pico de dureza a qualidade da saída falhará prematuramente. Sempre use o maior valor anual de dureza como base de projeto.



Armadilha 2: Cálculo da capacidade de troca de resina em 100%

Os 1000 mmol/L do fabricante são um limite laboratorial. No projeto de engenharia, use 80%-90% de utilização (E = 800-900) – caso contrário, ocorrerão avanços no campo.



Armadilha 3: Esquecimento do Tanque Standby – Falha Contínua no Fornecimento

Muitos projetistas calculam apenas os tanques de trabalho com base na vazão total, ignorando o tempo de inatividade de regeneração. Para aplicações que não conseguem parar a água (hospitais, centrais elétricas, hotéis), é obrigatório pelo menos um tanque de reserva.



Armadilha 4: Coeficiente de sal K incompatível com o tipo de regeneração

A utilização de um valor K concomitante (140) para sistemas contracorrente irá sobrestimar o consumo de sal em quase o dobro. Sempre confirme o método de regeneração antes de selecionar K.



Armadilha 5: O clássico erro de tempo ×60

Muitos técnicos multiplicam o cálculo do tempo de funcionamento por 60, tratando erroneamente o resultado como horas – superestimando seriamente o intervalo de regeneração. Lembre-se: m³ dividido por m³/h dá diretamente horas – não multiplique por 60.



Conclusão



O dimensionamento do sistema de amaciante não consiste em conectá-lo a uma única fórmula. É uma cadeia lógica completa: qualidade da água → capacidade de troca → frequência de regeneração → consumo de sal → dimensionamento do armazenamento. O sistema de cálculo aqui apresentado foi verificado em centenas de projetos de engenharia. Dominar esse método garante que seu projeto alcance o melhor equilíbrio entre economia e confiabilidade.



Se você estiver trabalhando em um projeto específico de amolecimento, recomendo preencher passo a passo a tabela resumo do Exemplo de Dimensionamento Completo – isso gerará um documento de dimensionamento completo. Para mais perguntas sobre o diâmetro do vaso, sistemas de controle de vários tanques ou qualidade especial da água (alto teor de ferro, alto teor de manganês), sinta-se à vontade para entrar em contato.
